光纤配线架系列包括：19英寸抽屉式光纤配线架和19英寸抽拉式ODF光纤配线架。维谛技术光纤配线架外观精美，设计紧凑，进出光纤方便灵活。设计应用于设备间、竖井、隧道等完成主干光缆的端接或接续，并连接局域网的网络交换设备。支持光缆纤芯的固定、熔接和配线管理。

优点

走线美观清晰、运维管理方便

节省机柜空间，腾出更多空间放服务器

结构坚固，保护光纤连接，减少故障

模块化设计安装使用灵活，节省投资，适应性广

特性

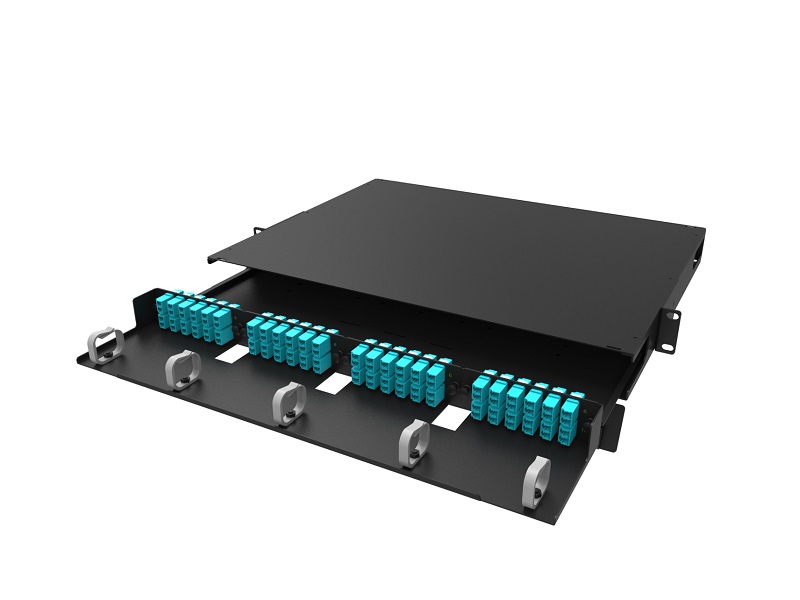

19英寸抽屉式光纤配线架

模块化结构，由基本框架，光纤适配器面板，空白挡板组成，有足够

的空间保证光纤的盘绕、固定和接续

巧妙的设计为光缆端接和光纤适配器的安装提供坚固的保护

抽屉式配线架，进出光纤方便灵活，有充裕的光纤盘绕空间

19英寸机架式模块化组合，可容纳4个适配器面板，分别提供ST型、SC型、FC型、LC型适配器和Keystone铜缆信息模块，支持6芯～96芯光纤熔配

前部设计有光纤跳线管理空间，节省机柜单元

机架防护接地装置与机架间绝缘，绝缘电阻不小于1000MΩ/500V(直流电)，耐电压不小于3000V(直流电)/min，不击穿、无飞弧

工作温度：-40℃～70℃

19英寸抽拉式ODF光纤配线架

19英寸1HU-6HU机箱，适合任何19″标准机架、机柜安装，模块化设计，密度高

光缆可从左或右、从前或后、从上或下进入机箱

卡入式适配器安装，适用于SC、FC、LC等多种适配器，适配器安装倾斜于机箱正面30°，避免弧光直射入眼，同时便于走线

全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm

采用喉扣固定光缆，便于多次固定光缆，固定光缆的直径范围大，数量多

新型光缆固定装置设计更巧妙，操作更方便，并且安装后装置不露出箱体最外侧，美观大方

光缆、配线尾纤、跳线尾纤的进出各自独立，互不干扰，使走线更清晰，更有条理

标识清晰、明确，便于尾纤、跳纤的管理与维护；对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱

工作温度：-40℃～70℃
