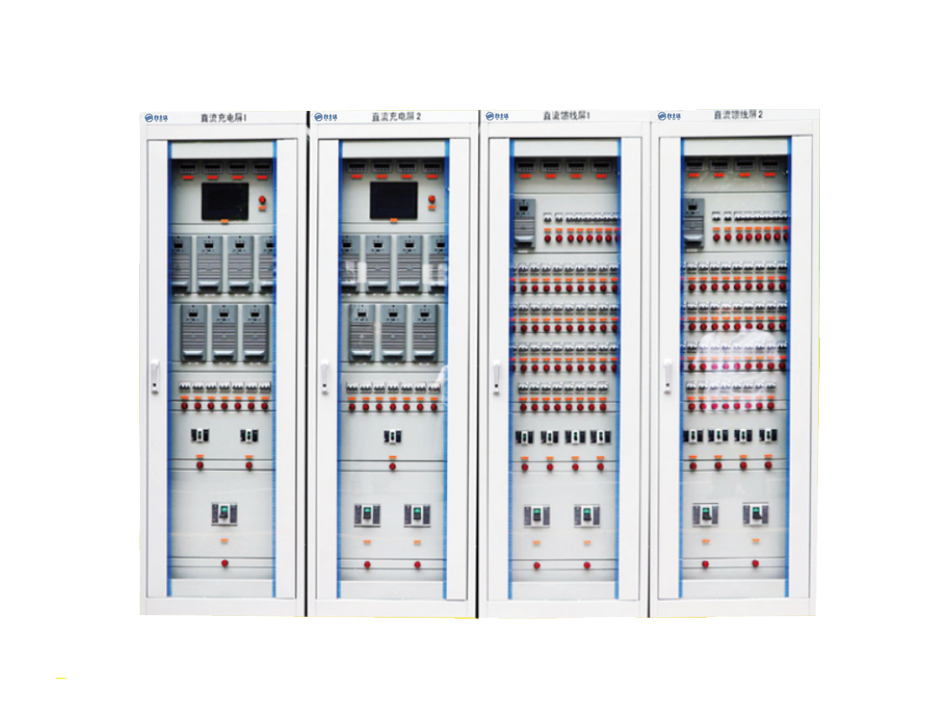

台士达TSD-GZDW系列微机控制型直流屏，适用于不同电压等级的变电站、发电厂、工矿企业、 电气化铁路以及高层建筑等领域，可作为高压开关、继电保护、自动装置的操作电源和控制电 源。系统采用一体化设计思想，由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块等构成，具有技术先进、配置合理、测控智能化、操作简便等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调“四遥功能，是无人值守的理想直流电源设备

主要特性

①两路交流输入自动切换，确保系统正常运行；

②超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所；

③采用高频开关电源技术，模块化设计，N+1热备份，可靠性高；

④整流模块采用带电热插拔，在线维护，方便快捷；

⑤充电模块采用国际最新款开关技术，转换效率高，电磁干扰小；

⑥硬件低差自主均流技术，模块间输出电流不平衡度典型值±3%;

⑦监控可选用液晶屏、触摸屏、彩色触摸屏，大屏幕图文显示，界面友好丰富，操作简单方便；

⑧监控实时对系统运行实施全面监测和控制，可进行系统设置、信息查询，也可通过后台监控和远 程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守；

⑨监控可自动对蓄电池电压、充放电电流及蓄电池温度补偿精确管理，具有过欠压、过温告警及故

 障告警，确保蓄电池工作在最佳状态，延长蓄电池的使用寿命；

⑩具备手动、自动调压功能及支路绝缘检测功能；

⑪可靠的防雷和高度的绝缘防护措施，确保系统和人身安全；

⑫提供RS232、RS485两种通讯接口，和RTU、CDT、MODBUS三种通讯规约选择；

⑬备有扩展接口可接入外部其它设备；

工作原理

两路市电经过自动切换输入一路交流、给整流模块供电。整流模块将输入的交流AC转换为直流DC,给蓄电池充电，同时给合闸母线(合母)负载供电；另外合闸母线通过降压模块后给控制母线(控 母)负载供电。系统中运行的各种功能模块受主监控和后台监控及远程监控的控制、监控可实时显示 运行信息、查询信息及操控系统。

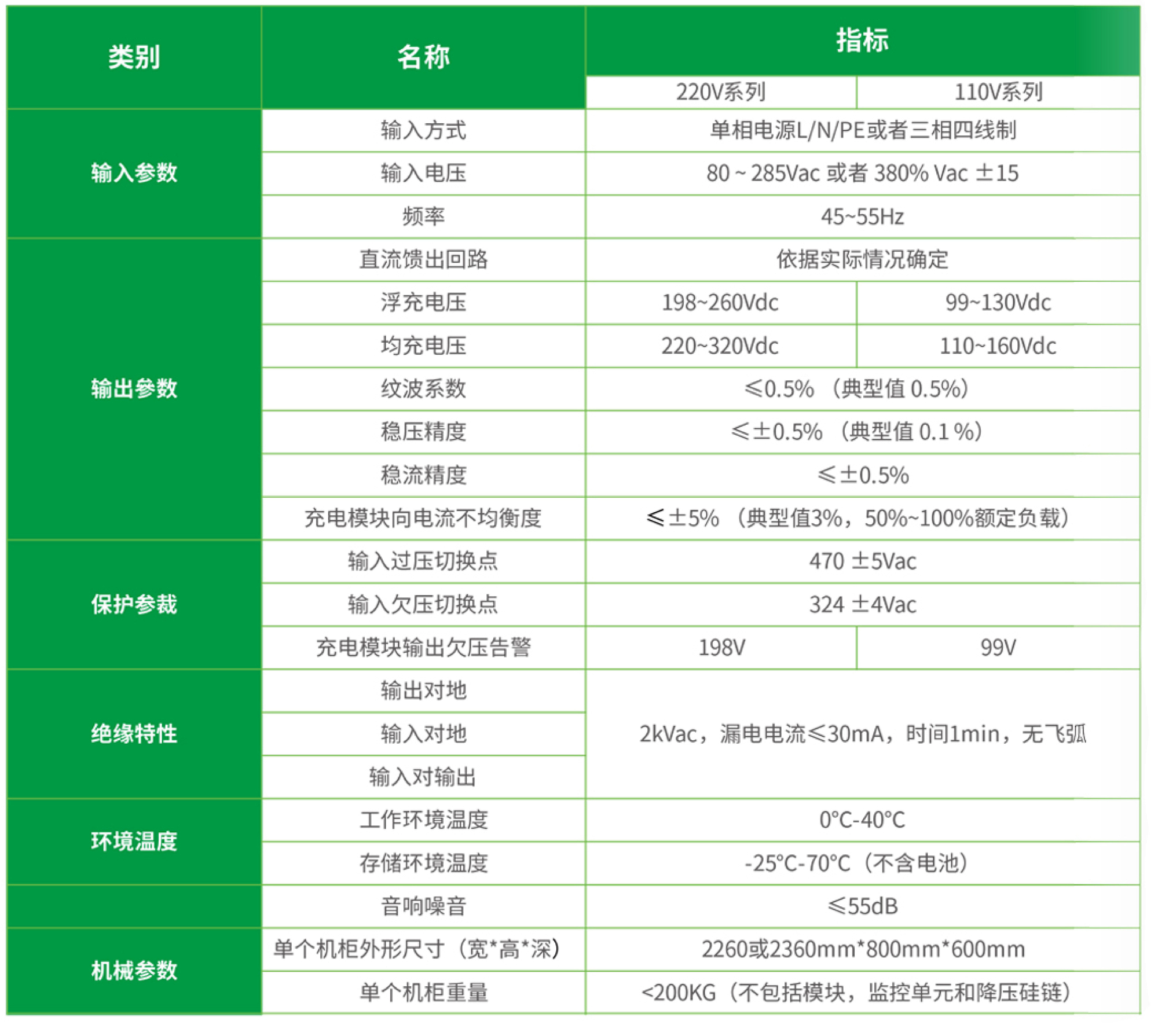

技术指标
